水晶里的太阳花：金红石星（金发晶）成因简介



金发晶是水晶内部包裹针状金红石晶体的珍贵石英宝石，其中以赤铁矿为核心、金红石呈六十度放射排布的品类被藏家称作“金红石星”。

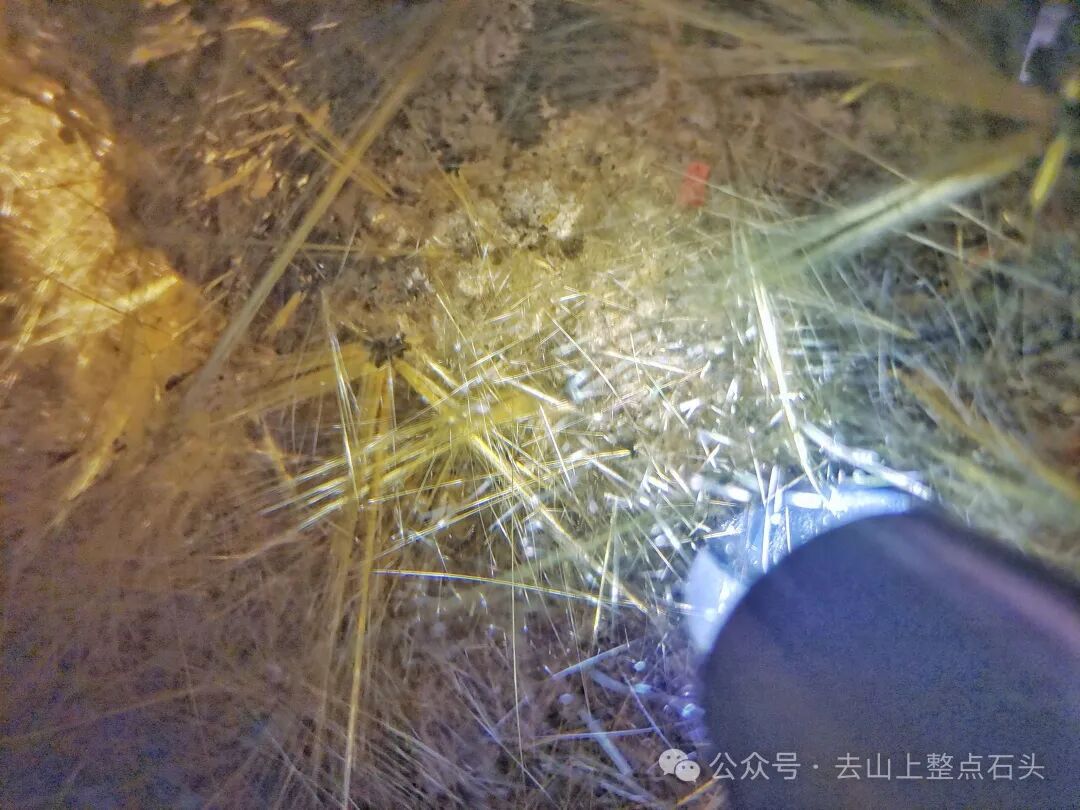

这类包裹体分为两种形态：无规则竹节状定向排列的普通金发晶，以及中心为赤铁矿、多组晶脉交叉成星芒状的金红石星。晶体包裹体尺寸跨度从微米级到数毫米不等，完整星芒结构纹理对称，是矿物收藏与宝石市场里的热门品类，同时在地质研究中也可以反演热液结晶环境。

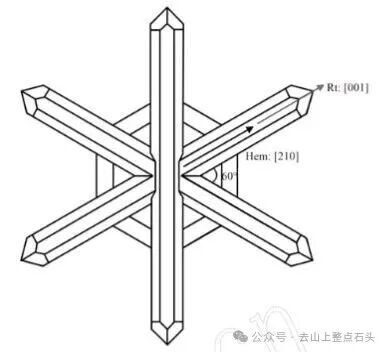

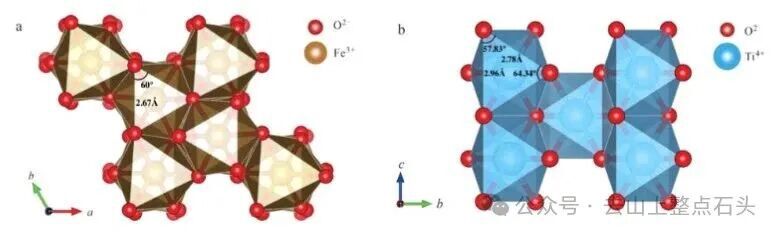

金红石为四方晶系，伴生的赤铁矿属于三方晶系，二者依靠晶格匹配实现定向外延连生。赤铁矿{001}面与金红石{100}面氧原子排布模式近似，晶格尺寸差异不足10%，氧原子间距高度接近，为共生连生提供结构基础。二者遵循固定OR1结晶取向：金红石c轴平行赤铁矿<210>方向，三组金红石晶体以60°夹角相交生长；部分取向体系还可形成54.4°双晶结构，样品中星芒形态均由该定向生长规则约束成型。







1.高温固溶阶段（1040-1150℃）

热液体系形成FeO-TiO₂-Fe₂O₃三元固溶体，钛铁矿与赤铁矿形成连续固溶体，Fe²⁺、Ti⁴⁺、Fe³⁺随机占据晶格位点，无矿物分异。

2.降温出溶分相（≤900℃）

温度持续下降，固溶体稳定性瓦解，元素发生有序分离，整体分解为钛铁矿、赤铁矿两相，赤铁矿率先结晶成为星芒的核心基底。





3.低温氧化交代（≤740℃）

体系氧活度上升，晶格内Fe²⁺氧化为Fe³⁺；钛铁矿沿赤铁矿晶格定向分解，Fe、Ti离子沿晶体优势方向扩散，金红石依托赤铁矿外延成核生长。

4.定向连生定型

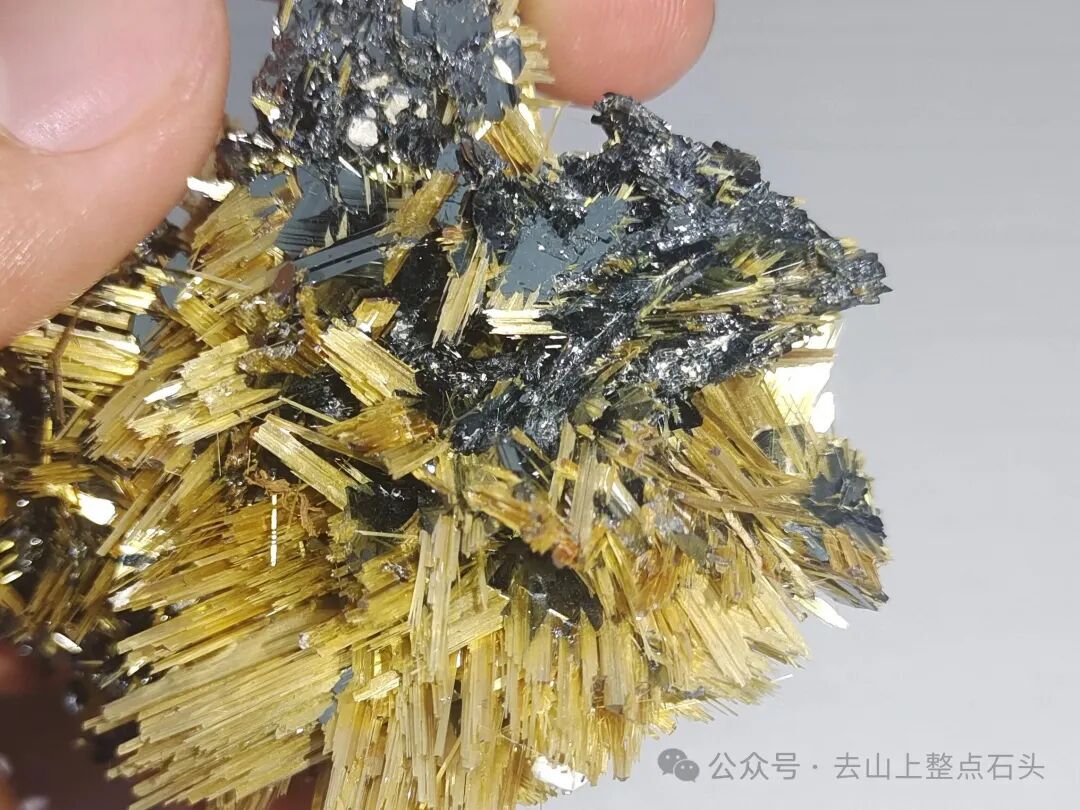

金红石沿60°固定取向向外延伸，形成放射针状星芒结构；最终石英主晶结晶，将赤铁矿-金红石星芒整体包裹封存，形成金红石星水晶。



参考资料：

[1]水晶内金红石包裹体成因研究 夏鑫悦、秦善

[2]《结晶学与矿物学》李胜荣
